| 產品名稱 | 產品型號 | 產品規格 |

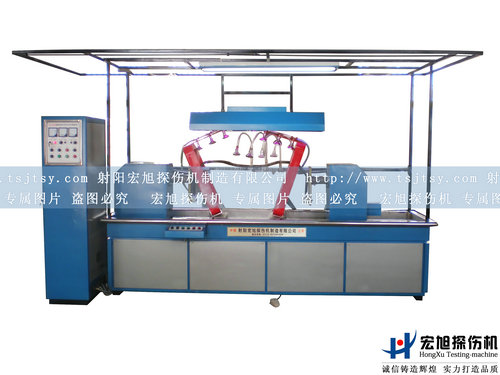

| 穩定桿熒光磁粉探傷機 | HCDG-4000 | 臺 |
汽車橫向穩定桿又稱為扭桿彈簧簡稱穩定桿，英文名稱Torsion-Bar Spring，是由彈簧鋼兩端沖孔、整體壓力成形、淬火、回火等工藝制造而成的汽車專用彈性元件，安裝于車身前后用于防止車輛過彎時的橫向側翻與提高行車舒適性。
作為汽車中的安全組件，需要嚴格的質量檢測，宏旭探傷機公司與穩定桿制造商的技術人員通力合作研制造適用的高性能穩定桿專用熒光磁粉探傷機用于穩定桿的表面及近表面無損檢測。
穩定桿熒光磁粉探傷機設計思路概述
汽車穩定桿的直徑小于40mm呈“U”字型，在磁化檢測的方法上周向采用直接通電法，縱向采用磁感應法。由于穩定桿的長度超過1000mm，周向磁化時磁化電流需要加強，可采用3000-4000A確保磁粉檢測時周向磁化靈敏度?？v向磁化時由于“U”型兩端彎曲，為了便于一次性對折彎及折彎的兩邊縱向磁化，磁化線圈的方向可自動傾斜45度（角度可調）。
穩定桿熒光磁粉探傷機技術參數
1、輸入電源：380V 50HZ 三相四線 100A（瞬時2S）
2、結構形式：機電分開,配獨立電源柜
3、氣源氣壓：0.4--0.8MPa
4、輸出電流：周向：0─4000A（連續可調，帶斷電相位控制）
縱向：0─18000AT（連續可調，帶斷電相位控制）
5、磁化方式：單周向磁化、單縱向磁化、周縱向復合磁化；
周向采用通電法、 縱向采用感應線圈法。
6、操作方式：自動控制和手動操作
7、極間距：200-1500mm可調（電動連續，接近開關限位）
8、夾緊方式：氣缸夾緊（氣源用戶自備）
9、磁化線圈：雙移動線圈（氣缸推動）可傾斜設計
10、輔助觀察：可移動懸吊式LED高強度燈
11、暫載率：20％
12、退磁效果： Br≤0.2mT
采購穩定桿專用熒光磁粉探傷機需注意由于穩定桿的形式多樣該機型為非標機型，請先與我公司聯系，我公司技術人員將與您根據貴公司穩定桿產品的特點，針對性的設計出符合貴公司產品要求的磁粉探傷機。
