磁粉探傷機的原理圖示詳解
一、磁粉探傷過程圖示
磁粉探傷是利用磁粉探傷機給鐵磁性零件充磁，使鐵磁性零件表面及近表面裂紋缺陷處形成漏磁場，吸附磁粉，形成人眼可見各種形狀磁粉痕跡的過程。
即從磁化前a、磁化后b、噴灑磁懸液（磁粉）c到顯示磁痕d共四個過程，
詳見下面圖示。
|

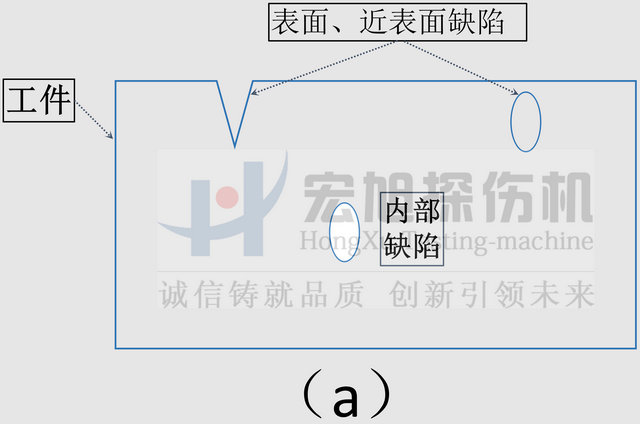

1、磁化前 |
|
|

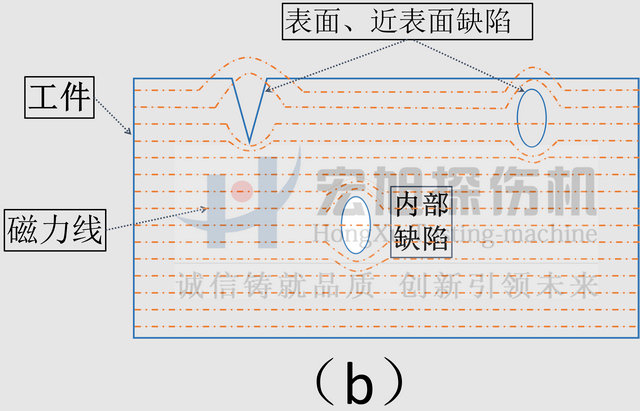

2、磁化 |
|
|

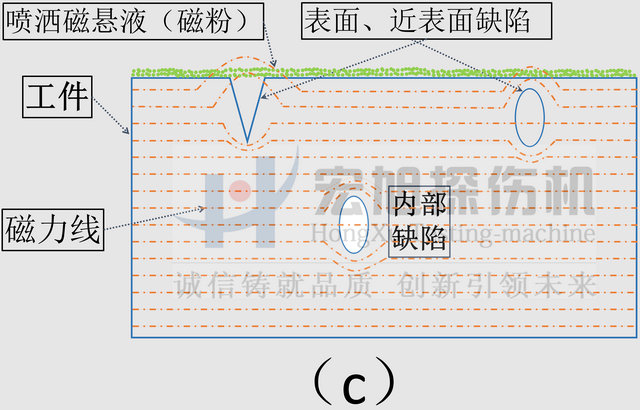

3、噴灑磁懸液 |
|
|

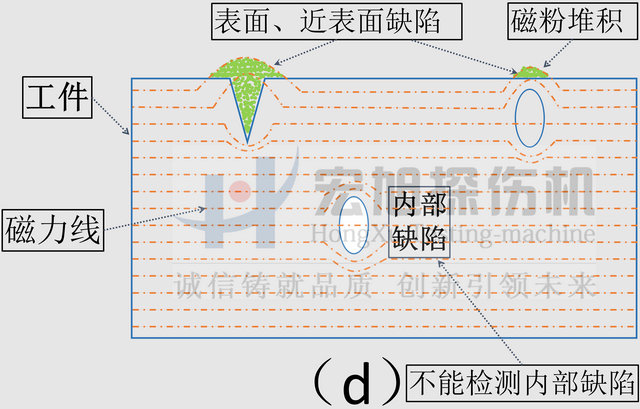

4、顯示磁痕 |
|
二、磁粉探傷機原理
磁粉探傷機的原理建立在漏磁場基本理論上。
將被檢測零件置于外磁場中磁化，在零件中便建立一感應磁場，當零件外表面或近表面存在缺損，且方向與感應磁場方向成某一角度時，感應磁場的磁力線便不會連續而泄出，在零件表面形成漏磁場，在缺損兩側形成磁極。磁粉散布于零件外表面，工件上的磁因不連續而形成磁極吸附磁粉，磁粉的堆積用肉眼能直接觀察的明顯磁痕，磁痕的外觀示出缺損的長度、走向，輪廓等一系列圖象，從而顯示零件缺損所在。
|
|
|

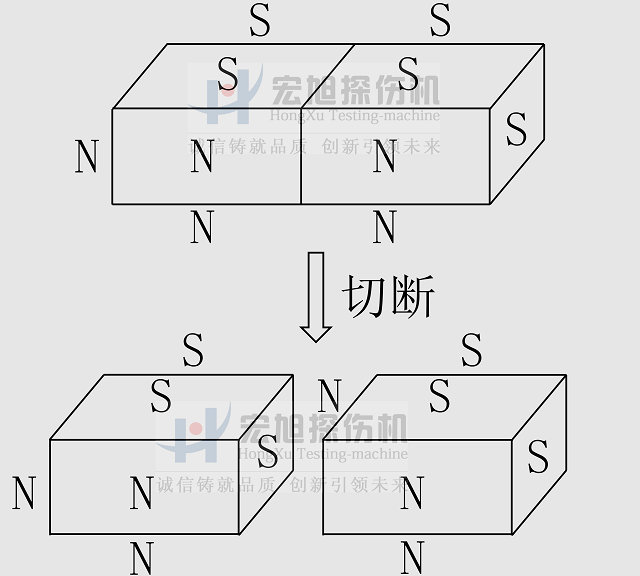

條形磁鐵切斷后磁極變化圖示 |
簡單的講：通過磁粉探傷機將鐵磁性零件充磁，鐵磁性零件的缺陷處就會形成N/S極，利用磁鐵異性相吸的原理在這缺陷處就會吸附磁粉形成可用肉眼觀察的磁痕。
注釋?zhuān)?/FONT>1）磁粉本身是不帶磁的，它是很微小的鐵粉末。
2）鐵磁性零件是指制造零件的原料，在外部磁場的作用下得到磁化后，即使外部磁場消失，依然能保持其磁化的狀態而具有磁性，即所謂自發性的磁化現象。
